959210378TD16螺紋圓盤式蒸汽疏水閥利用蒸汽和凝結水通過時的流速和體積變化，使得閥片上下產生不同的壓差，來驅動閥片開關疏水閥，達到阻氣排水的使用目的。其操作較為簡單，是使用一個可移動的部件（不銹鋼閥瓣）達到一個干凈且氣密性高的排放。它可以耐過熱蒸汽、水力沖擊、耐腐蝕冷凝水、冰凍和震動。常見安裝于蒸汽用戶的高、中、低壓蒸汽管網或伴熱工況。當裝置啟動時空氣和冷凝水進入疏水閥，閥片在工作壓差的作用之下被推離閥座，排出空氣和冷凝水。熱凝水進入到疏水閥，閥片仍然被推離閥座，排放動作不受溫度影響。當蒸汽進入的時候，由于蒸汽的流速比凝結水的流速快，閥片會在蒸汽流動的吸力下貼向閥座，同時由于閥片上部的受力面積（指整個閥片）大于下部（蒸汽入口），所以閥片會緊緊地關閉閥口。疏水閥被關閉時，閥片上部的蒸汽被封存在閥帽內形成汽室。直到汽室內的蒸汽在冷凝降溫后，汽室內的壓降會促使閥片重新被推開來繼續排放凝結水。

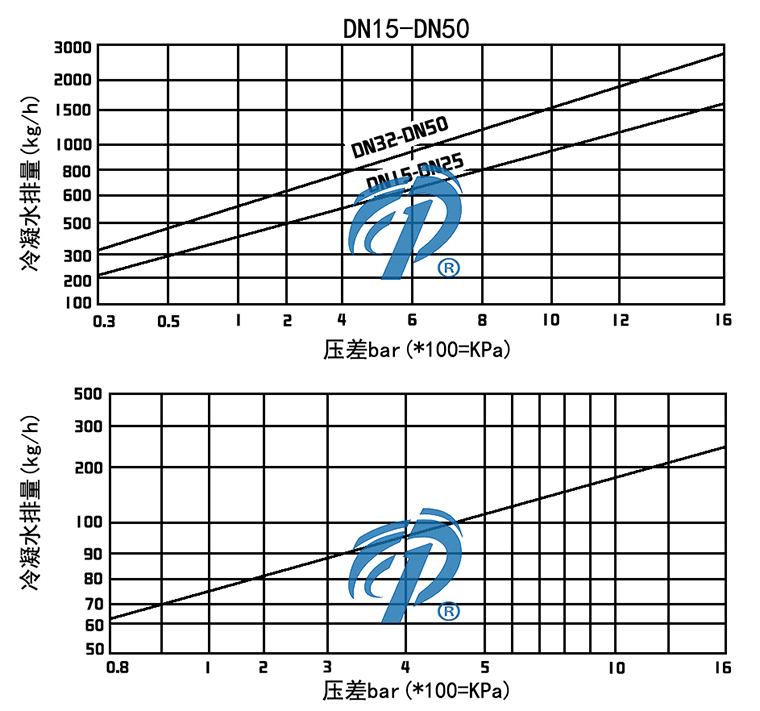

| DN15-DN50 螺紋 | BSP或NPT |
| DN15-DN150 法蘭 | EN 1092 PN16/PN25 ANSI 150 |

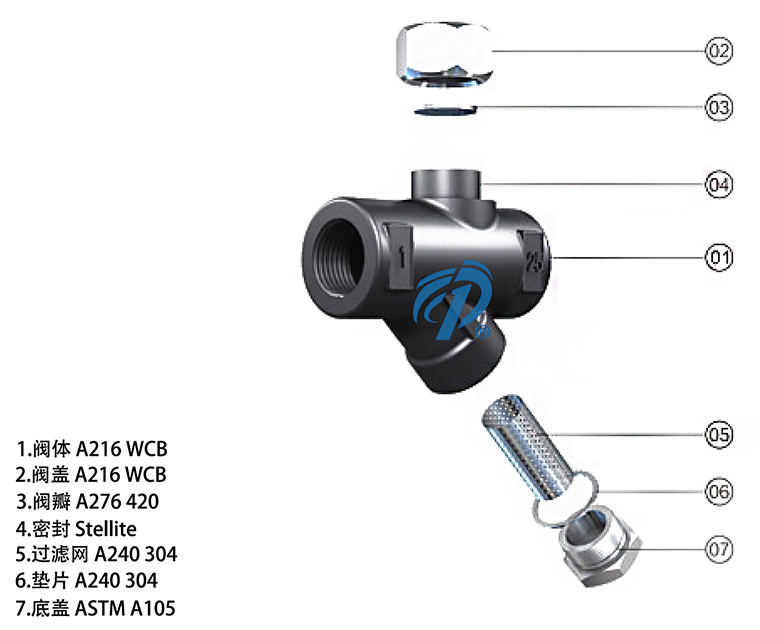

螺紋圓盤式蒸汽疏水閥材質
| 零件 | 材料 |
| 閥體 | 鑄鋼 A216 WCB |
| 閥蓋 | A240 304 |
| 閥瓣 | A276 420 |
| 閥座 | A276 420 |
| 過濾網 | A240 304 |
| 注：疏水閥材質、表面漆可按照客戶需求或?qū)嶋H操作環境而定 | |
螺紋圓盤式蒸汽疏水閥標準
| 設計標準 | ISO6552；GB/T22654 |
| 連接長度 | EN26554；GB/T12250 |
| 試驗與檢驗 | EN26948：GB/T12251 |

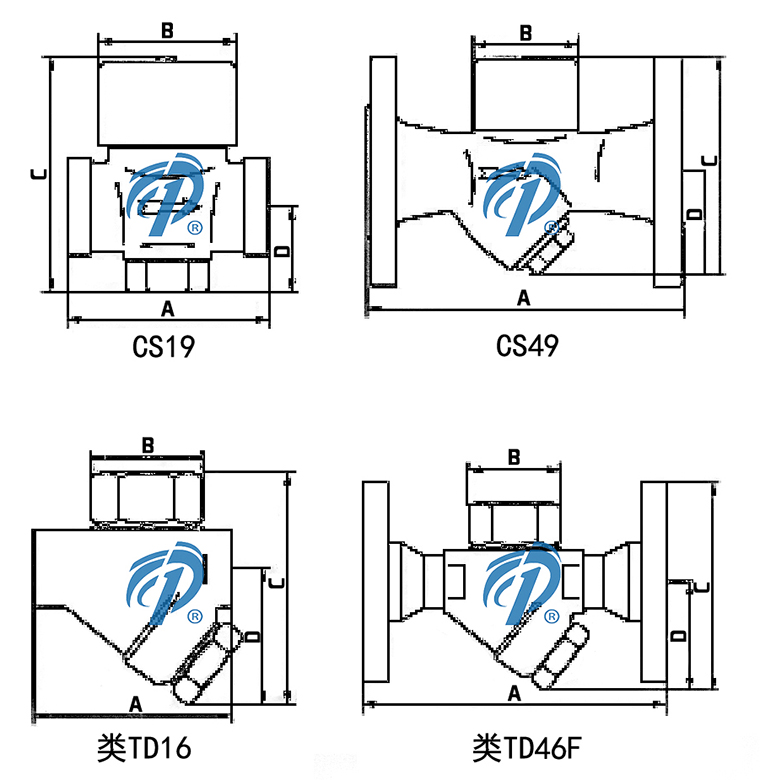

CS19疏水閥
| Size | A | B | C | D |
| DN15 | 75 | 59 | 95 | 40 |
| DN20 | 85 | 59 | 100 | 36 |
| DN25 | 95 | 59 | 108 | 42 |
| DN32 | 115 | 73 | 115 | 50 |
| DN40 | 115 | 73 | 115 | 50 |
| DN50 | 170 | 73 | 127 | 87 |
TD16疏水閥
| Size | A | B | C | D |
| DN15 | 78 | 57 | 96 | 55 |
| DN20 | 85 | 57 | 104 | 60 |
| DN25 | 95 | 57 | 113 | 65 |
CS49疏水閥
| Size | A | B | C | D |
| DN15 | 90 | 53 | 110 | 50 |
| DN20 | 90 | 53 | 112 | 52 |
| DN25 | 90 | 53 | 118 | 56 |
| DN32 | 130 | 77 | 160 | 81 |
| DN40 | 130 | 77 | 160 | 81 |
| DN50 | 130 | 80 | 195 | 95 |
TD16F疏水閥
| Size | A | B | C | D |
| DN15 | 150 | 57 | 96 | 55 |
| DN20 | 150 | 57 | 104 | 60 |
| DN25 | 160 | 57 | 113 | 65 |
| 癥狀 | 原因 | 診斷 | 處理 |
| 不排或滯留凝結水 | 進出口堵塞 | 雜質堵塞 | 清除 |
| 過濾網堵塞 | 過濾網堵塞 | 清除 | |
| 圓盤閥片沒開 | 入口壓力是否過高 | 核對銘牌參數 | |
| 閥片是否粘在閥座上（中間有油） | 清除 | ||
| 是否發生蒸汽鎖 | 檢查配管 | ||
| 背壓是否過高 | 核對銘牌參數 | ||
| 泄漏蒸汽 | 閥座部位泄漏 | 閥片是否粘在閥蓋上（中間有油） | 清除 |
| 閥座與閥芯密封不好 | 進行研磨 | ||
| 雜質積存在閥座密封面 | 清除 | ||
| 密封墊泄漏 | 更換墊圈 |

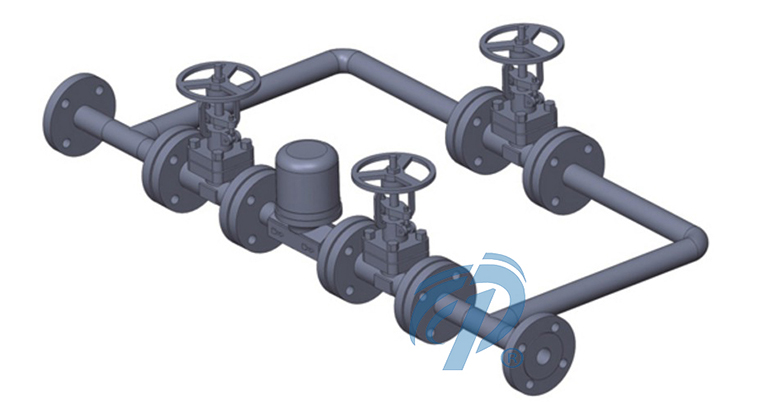

1、設計時，請預留旁通，并于閥前、閥后安裝閥門，方便于日后不停車維護。
2、安裝時，疏水閥四周請預留100mm左右的空間，以及閥蓋跟正上方的障礙物，方便于日后維護。
3、使用時，請?jiān)诠艿来祾咔邦A(yù)先隔斷疏水閥。
4、故障時，疏水閥漏氣或者不排液現象，請聯系我司售后服務，以便及時排疑解難。
獲取TD16-螺紋圓盤式蒸汽疏水閥報價或訂購產品時請?zhí)峁┮韵聟?shù):
執行標準：國標GB，日標JIS，美標ANSI，德標DIN，并支持非標訂制；
公稱通徑（DN），或以“寸”為尺寸單位，如：DN100，4寸（4"）；
公稱壓力（MPa），或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位，如：1.6MPa，150LB，10K；其它壓力單位將換算成MPa進行計算。
連接形式：法蘭，對夾，焊接（對焊，承插焊），螺紋（G螺紋，NPT螺紋，RC螺紋...），卡箍，卡套；
使用介質：水，弱腐蝕性介質，強腐蝕性介質，蒸汽，油品，可燃?xì)怏w，固液共存流體，等等，粘稠介質需提供粘度；
使用溫度：低溫，常溫，中溫，高溫，需提供實際使用溫度值；
閥體材質：鑄鐵，鑄鋼（20#或稱WCB），鍛鋼，不銹鋼（304/304L/316/316L），雙相不銹鋼，等等；
密封材料：橡膠，聚四氟乙烯，陶瓷，PPL等，硬密封（閥體材料密封，合金鋼，硬質合金等）；
驅動方式：手柄，蝸輪，氣動，氣動+手動，（選擇氣動驅動需提供氣源壓力，單/雙作用，附件要求...），電動，電動+手動，（選擇電動驅動需提供電壓，電裝防護/防爆要求...），等等；
閥門Kv/Cv值：若對流量有要求，需提出；
以上為常規選型，提供相關參數若符合常規產品即可獲取對應產品報價，非標訂制（非常規尺寸/閥體材質/密封材質/使用介質/溫度等）需由我司具體確認價格及貨期。
若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出；
若由客戶提供閥門類型和型號時（非標準型號），客戶應正確說明其型號的含義和要求，在供需雙方理解相同的條件下簽訂合同；
產品質量要求、質量標準、供方對質量負責的條件：按有關質量標準執行；
報價確認：我司提供報價清單及標準說明至客戶確認，在雙方確認后再擬定合同；
TD16-螺紋圓盤式蒸汽疏水閥使用的場合重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們幫您確認。
